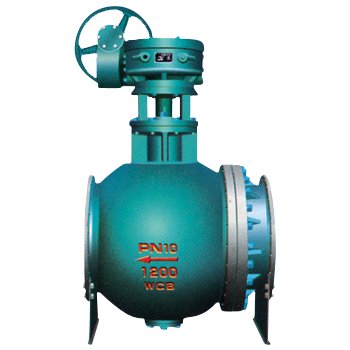

全通徑雙偏心半球閥說明：
BQ347型為蝸輪傳動，兩端法蘭連接全通徑雙偏心式半球閥�？蓮V泛用于市政、冶金、燃?xì)�、石油化工、電力行業的管線閥遠距離輸送要求。具有下列優點：
　　 1、 全通徑屬于直通式，閥體通道與管線連接的管道成直管相通，截面積相等，中間無任何阻礙的地方，所以該閥稱為大流量直通閥。選用不同的材質可以達到各行業的要求；
　　 2、 操作簡便，啟閉迅速全開、只要旋轉90°即可達到方便于遠離控制，長距離管線輸送，易于實現事故的緊急處理；
　　 3、 適用于含雜質，有結晶析出或含有沉淀的介質，不像截止閥、閘閥那樣，它不存在存有介質的死角，不會發生密封泄漏故障；
　　 4、 密封面開啟后，閥芯轉到藏球室中，密封面磨損��；
　　 5、 啟閉時，球面與密封座脫離，無任何接觸，所以開關輕巧，啟閉力矩比球閥及其它閥門小得多；
　　 6、 關閉時，關閉瞬間球面與閥座的運動，具有剪切作用，能除去密封面上的粘連物結垢，密封嚴緊可靠；
　　 7、 密封鎖緊機構是固定軸偏心夾緊，能強制補償，自動鎖緊，所以球閥承壓能力強，耐高壓、高溫密封性能好。
全通徑雙偏心半球閥主要性能規范：

公稱壓力		0.6	1.0	1.6	2.0	2.5	4.0	5.0	6.4	10
密封實驗壓力		0.9	1.5	2.4	3.0	3.8	6.0	7.5	9.6	15
氣密封試驗		0.66	1.1	1.8	2.2	2.8	4.4	5.5	7.1	11
適及 用溫 介度 質℃	BQ347W型	水、蒸汽、紙漿等溶液，t≤425℃
	BQ347H型	天然氣、煤氣、液化氣、原油、重油，t≤425℃
	BQ347M型	溶液及礦漿輸送，t≤425℃
	BQ347 M1型	氧化鋁粉、煤粉、煤灰、含塵氣體，廢渣等，t≤350℃

注：氣密封試驗壓力均為0.6Mpa.
全通徑雙偏心半球閥主要零件材質及代號

零件名稱	BQ347W型	BQ347H型	BQ347M型	BQ347M1型
閥 體	碳 鋼	碳鋼WCB不銹鋼	碳鋼	碳鋼WCB
閥 桿	45#	45# 2Cr13	45# 40Cr	45#
閥 芯	碳 鋼	特種硬化合金鋼質 Cr-Mn-Si合金	特種硬化合金鋼質 Cr-Mo-V合金	特種硬化合金鋼質 Cr-Mo-V合金
閥 座	W	特種硬化合金鋼質 Cr-Mn-Si合金	特種硬化合金鋼質 Cr-Mo-V合金	特種硬化合金鋼質 Cr-Mo-V合金

BQ347W（H、M、M1）型全通徑雙偏心半球閥外形及連接尺寸

公稱通徑 DN（㎜）	L	L1	D	K	d	C	n-d0	H	H1	Φ	重量Wt(㎏)
PN0.6MPa （6bar）
32	180	45	120	90	69	16	4-14	250	410	200
40	200	45	130	100	78	16	4-14	265	430	200
50	250	45	140	110	88	16	4-14	275	470	250
65	270	63	160	130	108	16	4-14	300	530	300
80	280	63	190	150	124	18	4-18	325	570	300
100	300	63	210	170	144	18	4-18	350	605	300
125	325	78	240	200	174	18	8-18	365	635	300
150	350	78	265	225	199	20	8-18	405	690	300
200	400	120	320	280	254	22	8-18	515	875	400
250	533	126	375	335	309	24	12-18	535	975	500
300	610	244	440	395	363	24	12-22	730	1150	400
350	686	186	490	445	413	24	12-22	665	1160	500
400	838	430	540	495	463	24	16-22	970	1390	300
450	864	430	595	550	518	24	16-22	950	1400	300
500	914	430	645	600	568	26	20-22	1020	1495	300
600	1067	430	755	705	667	30	20-26	1125	1655	300
700	1250	425	860	810	772	26	24-26	1245	1875	400
800	1370	425	975	920	878	26	24-30	1360	2045	400
900	1490	451	1075	1020	978	26	24-30	1400	2240	600
1000	1680	451	1175	1120	1078	26	28-30	1450	2350	600
1200	1750	464	1405	1340	1295	28	32-33	1500	2505	600
1400	1880	464	1630	1560	1510	32	36-36	1650	2765	600
PN1.0MPa （10bar）
32	180	45	140	100	76	18	4-18	250	420	200
40	200	45	150	110	84	18	4-18	265	440	200
50	250	45	165	125	99	20	4-18	275	485	250
65	270	63	185	145	118	20	4-18	300	545	300
80	280	63	200	160	132	20	8-18	325	575	300
100	300	63	220	180	156	22	8-18	350	610	300
125	325	78	250	210	184	22	8-18	365	640	300
150	350	78	285	240	211	24	8-22	405	700	300
200	400	120	340	295	266	24	8-22	515	885	400
250	533	126	395	350	319	26	12-22	535	985	500
300	610	244	445	400	370	26	12-22	730	1155	400
350	686	186	505	460	429	26	16-22	665	1170	500
400	838	430	565	515	480	26	16-26	970	1405	300
450	864	430	615	565	530	28	20-26	950	1410	300
500	914	430	670	620	582	28	20-26	1020	1505	300
600	1067	430	780	725	682	34	20-30	1125	1665	300
700	1250	425	895	840	794	34	24-30	1245	1885	400
800	1370	425	1015	950	901	36	24-33	1360	2070	400
900	1490	451	1115	1050	1001	38	28-33	1400	2260	600
1000	1680	451	1230	1160	1112	38	28-36	1450	2380	600
1200	1750	464	1455	1380	1328	44	32-39	1500	2535	600
1400	1880	464	1675	1590	1530	48	36-42	1650	2795	600

,

公稱通徑 DN（㎜）	L	L1	D	K	d	C	n-d0	H	H1	Φ	重量Wt(㎏)
PN1.6MPa （16bar）
32	180	45	140	100	76	18	4-18	250	420	200
40	200	45	150	110	84	18	4-18	265	440	200
50	250	45	165	125	99	20	4-18	275	485	250
65	270	63	185	145	118	20	4-18	300	545	300
80	280	63	200	160	132	20	8-18	325	575	300
100	300	63	220	180	156	22	8-18	350	610	300
125	325	78	250	210	184	22	8-18	365	640	300
150	350	78	285	240	211	24	8-22	405	700	300
200	400	120	340	295	266	24	12-22	515	885	400
250	533	120	405	355	319	26	12-26	535	990	500
300	610	244	460	410	370	28	12-26	730	1160	400
350	686	186	520	470	429	30	16-26	665	1175	500
400	838	430	580	525	480	32	16-30	970	1410	300
450	864	430	640	585	548	40	20-30	950	1420	300
500	914	430	715	650	609	44	20-33	1020	1530	300
600	1067	430	840	770	720	54	20-36	1125	1695	300
700	1250	425	910	840	794	40	24-36	1245	1895	400
800	1370	425	1025	950	901	42	24-39	1360	2080	400
900	1490	451	1125	1050	1001	44	28-39	1400	2270	600
1000	1680	451	1255	1170	1112	46	28-42	1450	2400	600
PN2.5MPa （25bar）
32	180	45	140	100	76	18	4-18	250	420	200
40	200	45	150	110	84	18	4-18	265	440	200
50	250	45	165	125	99	20	4-18	275	485	250
65	290	63	185	145	118	22	8-18	300	545	300
80	310	63	200	160	132	24	8-18	325	575	300
100	350	78	235	190	156	24	8-22	360	620	300
125	381	78	270	220	184	26	8-26	385	660	300
150	403	120	300	250	211	28	8-26	430	760	400
200	419	120	360	310	274	30	12-26	550	900	400
250	568	244	425	370	330	32	12-30	670	1130	400
300	648	186	485	430	389	34	16-30	700	1200	500
350	762	430	555	490	448	38	16-33	730	1240	300
400	838	430	620	550	503	40	16-36	900	1380	300
450	914	430	670	600	548	46	20-36	950	1440	300
500	991	430	730	660	609	48	20-36	1020	1550	300
600	1143	430	845	770	720	58	20-39	1125	1700	300
PN4.0MPa （4.0bar）
32	180	45	140	100	76	18	4-18	250	420	200
40	200	45	150	110	84	18	4-18	265	440	200
50	250	45	165	125	99	20	4-18	275	485	250
65	290	63	185	145	118	22	8-18	300	570	300
80	310	63	200	160	132	24	8-18	325	600	300
100	350	78	235	190	156	24	8-22	360	650	300
125	381	78	270	220	184	26	8-26	385	690	400
150	403	120	300	250	211	28	8-26	430	780	400
200	419	120	375	320	284	34	12-30	550	920	400
250	568	244	450	385	345	38	12-33	670	1150	400
300	648	186	515	450	409	42	16-33	700	1220	500
350	762	430	580	510	465	46	16-36	730	1260	300
400	838	430	660	585	535	50	16-39	900	1400	300

公稱通徑DN（㎜） L L1 D K d D1 f1 f2 C n—d0 H H1 φ 重量Wt(㎏) PN6.4MPa (64bar)     32 229 63 155 110 76 66 4 3 24 4-22 250 410 200   40 241 63 170 125 84 76 4 3 26 4-22 275 460 200   50 292 78 180 135 99 88 4 3 26 4-22 315 505 200   65 330 78 205 160 118 110 4 3 26 8-22 335 565 250   80 356 120 215 170 132 121 4 3 28 8-22 360 595 250   100 450 120 250 200 156 150 4.5 3.5 30 8-26 416 690 300   125 525 126 295 240 184 176 4.5 3.5 34 8-30 460 760 300   150 565 126 345 280 211 204 4.5 3.5 36 8-33 485 810 300   200 660 152 415 345 284 260 4.5 3.5 42 12-26 550 960 400   250 787 186 470 400 345 313 4.5 3.5 46 12-36 720 1140 500   300 838 186 530 460 409 364 4.5 3.5 52 16-36 845 1210 500   PN10.0MPa (100bar) 32 229 63 155 110 76 66 4 3 24 4-22 250 410 200   40 241 63 170 125 84 76 4 3 26 4-22 275 485 250   50 292 80 195 145 99 88 4 3 28 4-26 315 540 250   65 330 80 220 170 118 110 4 3 30 8-26 335 570 250   80 356 120 230 180 132 121 4 3 32 8-26 360 625 300   100 450 120 265 210 156 150 4.5 3.5 36 8-30 416 700 300   125 525 126 315 250 184 176 4.5 3.5 40 8-33 460 820 400   150 565 126 355 290 211 204 4.5 3.5 44 12-33 485 865 400   200 660 152 430 360 284 260 4.5 3.5 52 12-36 550 1015 500
